為什么浪涌保護器的連接導線不能超過0.5米-專業技術詳解-易造防雷

發布時間:2024-02-02 瀏覽量：6427 作者：易造科技-小古

浪涌保護器在電力系統中扮演著關鍵的角色，尤其是在防雷標準GB50343-2012中的5.4.3條款中規定了：電源線路浪涌保護器的連接導線長度不宜大于0.5m。雖然在使用時可能感覺安裝很簡單，但當面臨圖審或總工提出的修改要求時，很多人對這個規定感到模糊。為了解決這個混淆點，讓大家更清楚浪涌保護器接線長度的限制，讓我們深入探討一下。

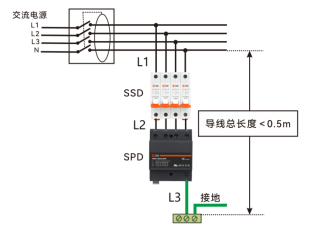

首先，0.5m指的是浪涌保護器連接導線的總長度，包括主電源線引到后備保護器的L1段、后備保護器連到浪涌保護器的L2段以及浪涌保護器連接到接地排的地線L3段。這三段線的總長度不宜超過0.5米，實際施工中要盡量確保線路短而直，如下圖所示。

易造浪涌保護器接線圖

為什么規范要求線路長度小于0.5米呢？這涉及到連接浪涌保護器的電源線路存在振蕩效應，而當有浪涌電流泄放時，浪涌在線路上的振蕩現象在線路上也會產生一定的殘壓。這殘壓加上浪涌保護器的殘壓，可能會導致系統后端設備承受的總殘壓超過設備耐壓值，從而損壞設備。為了降低線感電壓，規范要求浪涌保護器的連接導線越短越好，不宜超過0.5m，以確保更好的防護效果。

在實際計算中，連接浪涌保護器的線路長度會影響被保護設備上的殘壓。這是因為殘壓不僅包括浪涌保護器的保護水平Up，還包括線路上的感應電壓，GB/T 18802.12-2014中6.1.3提到，假定導線的電感是1μH/m,當沖擊波上升率為1KA/μs時，電感沿導線長度的電壓降大約為1KV/m。而且，如果di/dt的陡度更大，電壓降值會更高。因此，這樣的殘壓可能超過設備的耐壓，導致設備損壞。因此，通過縮短連接浪涌保護器的導線長度，可以有效降低線感電壓，提高整體防護效果。

此外，還有一種接線方式被稱為凱文接線法或V形接線法，這種方式的電感效應將會顯著降低，相當于將輸入和輸出都接在浪涌保護器的同一個端口，有效地減少了線路長度，提高了防護效果，在導線距離很難控制在0.5米以內時，建議使用凱文接線方式，如下圖所示。

易造浪涌保護器凱文接法

總的來說，為了確保浪涌保護器的良好防護效果，除了在選型時注意參數規格外，安裝過程中也要滿足規范的要求，尤其是在連接導線長度上的控制，以降低線感電壓，保護設備免受雷擊帶來的危害。
